該產品提供的智能判斷指示當前輸入信號與外部參考同步信號是否行場同步功能，是同類產品中一項獨特的亮點，使操作人員對信號的指標一目了然。提供第二路輸出母線掉電環通輸出第一路輸入信號功能，充分保障了PGM輸出的安全可靠。該產品采用信號處理主機與遙控面板分離的設計結構，極大的方便用戶遠程控制，適用于演播室、新聞播出中心、轉播車等其他多種高性能實時性場合。

主要特點

支持SDI/MT-ASI
支持完全獨立的16條母線對數字信號的輸出切換，內部12bit處理，雙電源設計，高質量、高穩定性，確保播出的安全可靠
可外接REF參考同步信號，第一路輸出母線智能判斷并指示輸入信號與外部同步信號是否行場同步
支持第二路輸出母線掉電環通輸出第一路輸入信號功能，保障PGM輸出的安全可靠
切換采用場消隱切換處理，確保信號能夠無閃爍、靜音切換
采用信號處理主機與控制面板分離結構，可方便靈活的實現遠程控制
通信控制方式采用RS232與RS422，方便可靠、節約系統成本
支持計算機軟件控制，控制靈活、操作簡單人性化

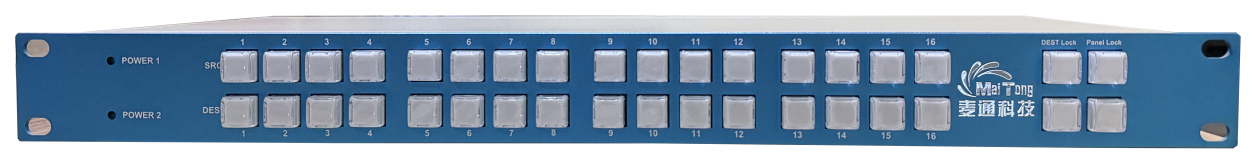

產品展示

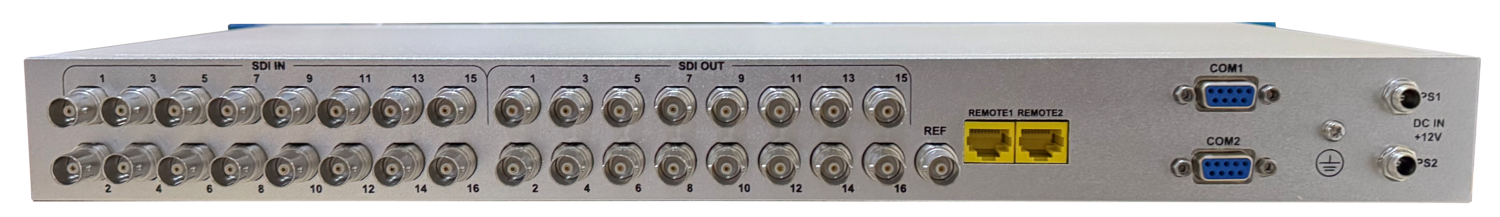

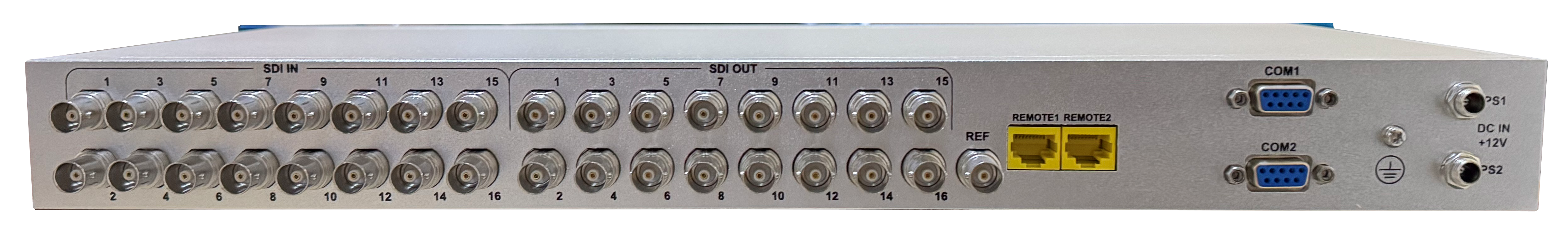

接口示意圖

技術參數

數字視頻輸入：輸入接口： 16*SDI, BNC連接阻抗： 75歐格式： SMPTE 259M-C；270Mb/s參考輸入：信號類型：模擬復合同步輸入接口： 1*CVBS, BNC阻抗： 75歐

數字視頻輸出：輸出接口： 16*SDI, BNC連接阻抗： 75歐格式： SMPTE 259M-C；270Mb/s規格參數：機箱：標準1RU機架式

控制接口：

主機與計算機連接： RS232輔助控制接口： RS422主機： 3*RS232

1*RS422

電源功耗：模塊電源功耗： 2X60W 冗余（主機）2X5W 冗余（遙控面板）狀態指示：外同步狀態/電源狀態/行相位狀態指示/場相位狀態指示（主機與遙控面板的前面板指示燈）

訂購信息

MT-CR1616-3G	3GSDI信號切換器，帶均衡，時鐘恢復，雙電源，提供16路數字輸入接口、16路數字輸出接口、1個外鎖相接口、2個RS23控制接口；
MT-RP1616	配 CR1616-3G，POE供電。
