麥通MT-LGK是北京麥通科技公司推出的高清臺標鍵控器。設備兼容處理高標清數字信號，主要用于高清或標清時鐘、臺標和字幕的疊加，兩路外鍵臺標的手動/自動上下鍵。
主要特點
n 20bit全數字內部處理，高清(1080i)鍵控器
n 完全支持嵌入式HD-SDI
n 內置WEBserver
n 支持斷電直通功能
n 支持面板、遙控面板、網絡、RS232多種控制方式
n 帶預監輸出，可離線對臺標、字幕進行調整上下鍵進行調整
n 可選配提供Clean輸出接口
n 支持SNMP協議

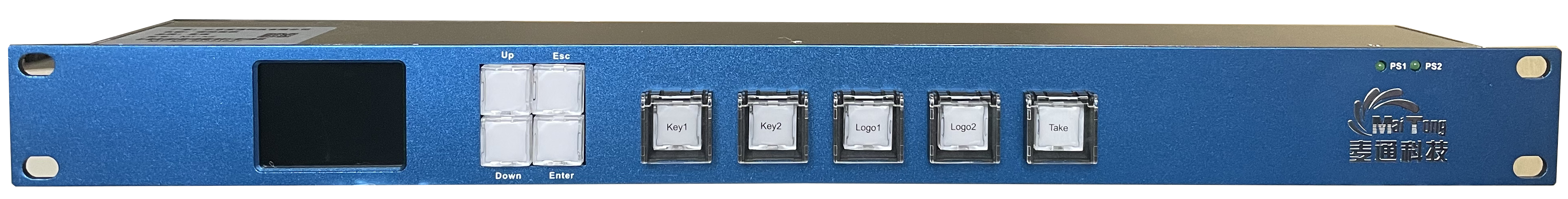

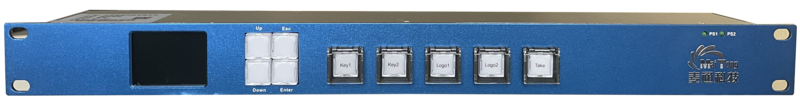

1. 遙控面板及機箱
按鍵說明
KEY1：第一路外鍵開關。
KEY2：第二路外鍵開關。
LOGO1：內鍵開關。
LOGO2：內鍵開關。
TAKE：當按下kEY1，KEY2時，上鍵下鍵直接反饋至PST路輸出，此時TAKE燈變亮，當確認PST顯示效果無誤后，按下TAKE鍵，則PGM輸出正確鍵信號。
Up：菜單控制鍵
Down：菜單控制鍵
ESC：菜單控制鍵
Enter：菜單控制鍵

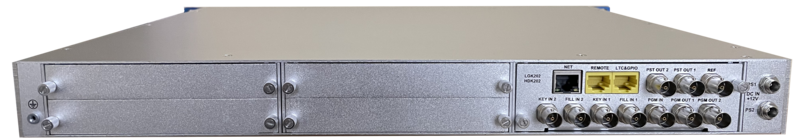

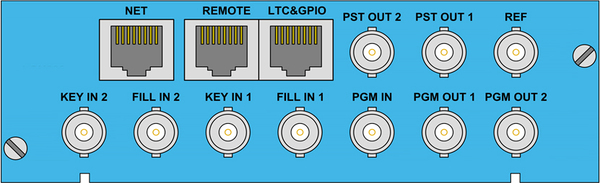

2. 背板接口定義
PGM IN ：PGM信號輸入 ，支持SD/HD-SDI。
PGM OUT 1：PGM信號輸出，支持掉電直通BYPASS
PGM OUT 2： PGM信號輸出
PST OUT 1 2： PST預監信號輸出
KEY IN 1：第一路鍵信號輸入
FILL IN 1：第一路填充信號輸入
KEY IN 2：第二路鍵信號輸入
FILL IN 2：第二路填充信號輸入
REF：外同步信號輸入。
LTC&GPIO：LTC信號輸入。
LTC引腳定義：3：LTCP 6：LTCN 8：GND
REMOTE：遙控面板連接口。
NET：網絡接口
