黑場同步信號發生器

黑場同步信號發生器   （MT-SPG1016）

麥通MT-SPG黑場同步信號發生器。支持16路BB信號或者三電平信號輸出。或者支持1路BB信號輸入，15路BB信號輸出。MT-SPG106黑場同步發生器是演播室，播出系統，虛擬系統中，高質量的同步信號源，是同步系統中必備設備。









主要特點





16路同步信號輸出；

• 黑場；
• 支持增益控制；


•


•


•


• 板卡自帶LED指示燈，以直觀的方式顯示出電源狀態信息；

•


• 雙電源；

     1U標準機箱。

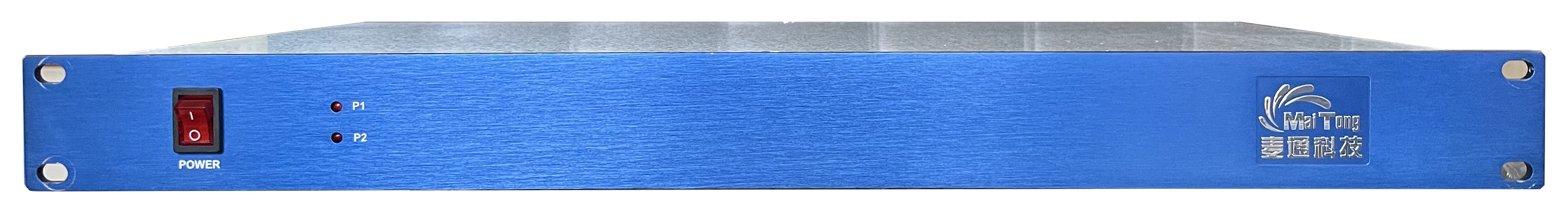

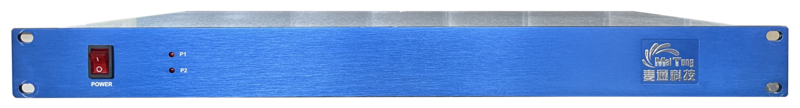

產品展示

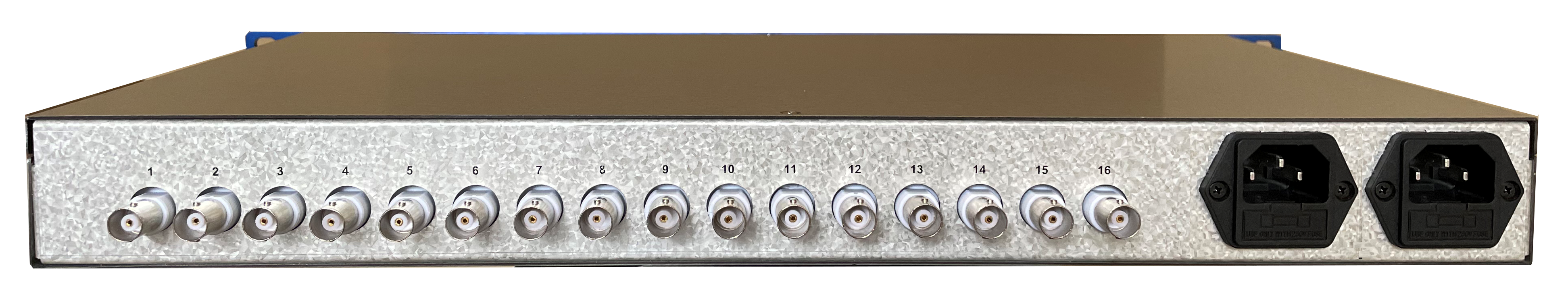

接口定義




技術參數

同步信號輸出

信號標準：SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:   BNC 75 ohm

數量:   16

信號輸入幅度:   1000 mV ± 10%

反射損耗：>40 dB,0.1MHz to 6 MHz

微分增益：<0.5%

微分相位：<1%

訂購信息




MT-SPG

16路黑場信號發生器，16路BB信號輸出，可選帶外同步輸入， 支持三電平信號，雙電源，1U機箱。
