高清音頻加嵌器

高清音頻加嵌器

MT-HEB高清音頻加嵌器可以將2路模擬音頻信號或者8路AES音頻信號嵌入至SD/HD/3G-SDI信號中，模擬音頻增益可以通過精密電位器調整，8路AES支持輸入音頻重采樣功能，保證輸入AES音頻同步穩定，并輸出2路時鐘恢復后的高標清數字信號。板卡支持625i50、525i60、720p、1080i、1080p等十余種高標清數字信號。音頻輸入增益可以通過精密電位器調整。

主要特點

n 支持SD/HD/3G-SDI信號

n   支持兩路時鐘恢復信號輸出

n   支持兩路平衡模擬音頻輸入或者或者8路AES音頻信號輸入

n   音頻增益可調

n   板卡自帶LED指示燈，以直觀的方式顯示出信號狀態信息

產品展示

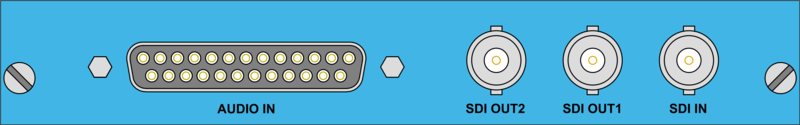

接口定義

SDI IN ：SD/HD/3G-SDI信號輸入。

SDI OUT 1-2 ：SD/HD/3G-SDI信號輸出。

AUDIO IN ：2模擬音頻或者8路AES輸入。

技術參數

SD/HD/3G-SDI信號輸入

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i,720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量:   1

均衡: SD :> 400m (Beledn 1694A); HD :>150m (Beledn 1694A);

3G :> 100m(Beledn 1694A)

反射損耗: >15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

SD/HD/3G-SDI信號輸出

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p,59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量:   2

信號幅度:   800 mVp-v ± 10%

上升下降時間：SD<1100pS；HD<270pS ；3G<135pS

反射損耗：>15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

過沖：<10%

抖動：SD/HD<0.2UI；3G<0.3UI

模擬音頻輸入

接口: DB25 female

數量:   8 聲道

輸入阻抗: >20K ohm

最大輸入電平:   24dbu。
