高清音頻解嵌器

高清音頻解嵌器

MT-HDB高清音頻解嵌器用于從1路高標清數字信號中解嵌出2路模擬音頻，并輸出2路時鐘恢復后的高標清數字信號。板卡支持625i50、525i60、720p、1080i、1080p等十余種高標清數字信號。音頻輸出增益可以通過精密電位器調整。

主要特點

支持SD/HD-SDI信號

支持兩路時鐘恢復信號環出

支持兩路平衡模擬音頻輸出

音頻增益可調

外置冗余適配器電源，安全可靠

板卡自帶LED指示燈，以直觀的方式顯示出信號狀態信息

產品展示

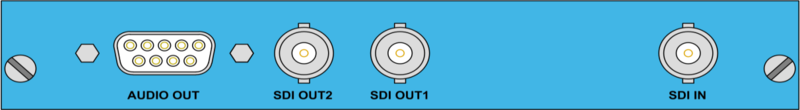

接口定義

SDI IN ：SD/HD-SDI信號輸入。

SDI OUT 1-2 ：SD/HD-SDI信號環出。

AUDIO OUT ：模擬音頻輸出。

技術參數

SD/HD-SDI信號輸入

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC,1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量:   1

均衡: SD :>400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :>100m (Beledn 1694A)

反射損耗: >15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5 GHz to 3.0 GHz

SD/HD-SDI信號輸出

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC,1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量:   2

信號幅度:   800 mVp-v ± 10%

上升下降時間：SD<1100pS；HD<270pS ；3G<135pS

反射損耗：>15 dB, 5 MHz to 1.5 GHz；>10dB, 1.5 GHz to 3.0 GHz

過沖：<10%

抖動：SD/HD<0.2UI；3G<0.3UI

模擬音頻輸出

接口: DB9 female

數量:   2 聲道

輸出阻抗: 66ohm

最大輸出電平:   24dbu

訂購信息
