同步自動切換器

MT-ACU同步自動切換器配合兩塊SPG106板卡，可以實現主備同步自動切換系統，保證整個同步系統的安全性可靠性。ACU201可以實現高速切換，切換時間不超過50微秒，保證系統同步正確。ACU201同時檢測主備同步輸入，檢測主備同步信號之間是否同步，當主備同步信號之間同步時，再進行高速切換。支持掉電直通。

主要特點

?   主備同步信號檢測

?   主備同步信號同步相位檢測

?   電子開關切換高速穩定

?   支持遙控面板控制，遙控面板POE供電，網線連接，無需單獨供電

?   外置冗余適配器電源

?   板卡自帶LED指示燈，以直觀的方式顯示出信號狀態信息

產品展示

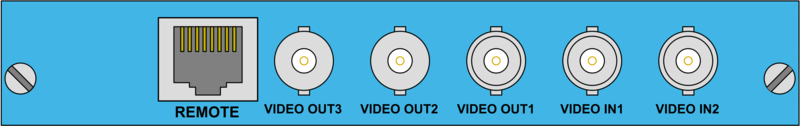

接口定義

技術參數

同步信號輸出

信號標準：SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:   BNC 75 ohm

數量:   7

信號輸入幅度:   1000 mV ± 10%

反射損耗：>40 dB,0.1MHz to 6 MHz

微分增益：<0.5%

微分相位：<1%

訂購信息
