雙路高標清交叉變換處理器

雙路高標清交叉變換處理器

MT-HXT雙路高標清交叉變換處理器，支持雙通道、全接口、多格式、幀同步、加解嵌、上下交叉變換，全能一體多格式轉換器。

MT-HXT是高性能信號轉換器。設備可以支持經常使用的輸入輸出的接口和格式的轉換。通用視頻接口SDI，HDMI，CVBS，SFP光信號等，通用的模擬音頻、數字音頻等，充分滿足演播室室內外應用環境中對外來信號的幀同步的需求。

MT-HXT支持隔行轉換，支持快速運動圖像檢測，以及運動圖像邊界保持；去隔行轉換擁有優秀的電影信號檢測，并對電影圖像并且算法優化。3D圖像降噪模式，針對低質量，受干擾的外來信號，提升畫面質量，滿足系統對信號質量的需求。

MT-HXT內鍵WEB-server，可以通過網頁快速的修改圖像參數，可以將輸入圖像的局部放大至全屏幕?？梢赃M行色度，亮度，阿爾法色彩校正，降噪等處理，雙冗余電源供電，保證系統可靠性、安全性。

主要特點

n   數字圖像轉換處理器；

n   內置雙路信號 幀同步/時基功能，具有內、外同步鎖相，且提供外同步鎖相水平、垂直相位的精確調整功能；

n   有高質量的去隔行圖像處理，提供抗閃爍、防抖動功能，可手動調整濾波filter的級數；

n   同時處理雙路信號，支持加嵌、解嵌功能；

n   視頻輸出支持AFD標準畫幅變換方式3D圖像降噪模式；

n   支持8路平衡模擬音頻以及8路AES音頻輸入，可以自由組合輸出音頻信號；

n   支持8路平衡模擬音頻以及8路AES音頻輸出，可以獨立配置輸出音頻信號；

n   支持兩路HDMI輸入。自動偵測輸入設備的分辨率和刷新率，支持通用的電腦信號自適應檢測，可支持到1920*1080 60P；

n   支持兩路HDMI輸出，可支持到1920*1080 60P；

n   支持兩路SFP-SDI信號輸入輸出（選配），可支持到1920*1080 60P；

n   支持四路SD/HD/3G-SDI信號輸入輸出，可支持到1920*1080 60P；

n   支持SDI信號掉電直通功能，有效保護廣播級應用場景；

n   支持四路CVBS信號輸入輸出；

n   可對輸出視頻的對比度、亮度、色飽和度、銳度等視頻參數作逐級調整；

n   可對輸入視頻進行自定義剪切，局部放大等功能，方便外來信號處理；

n   內置音頻異步采樣率轉換，平滑處理不同步音頻信號，處理非標準采樣率；

n   內置WEB server；

n   外置冗余適配器電源，安全可靠。

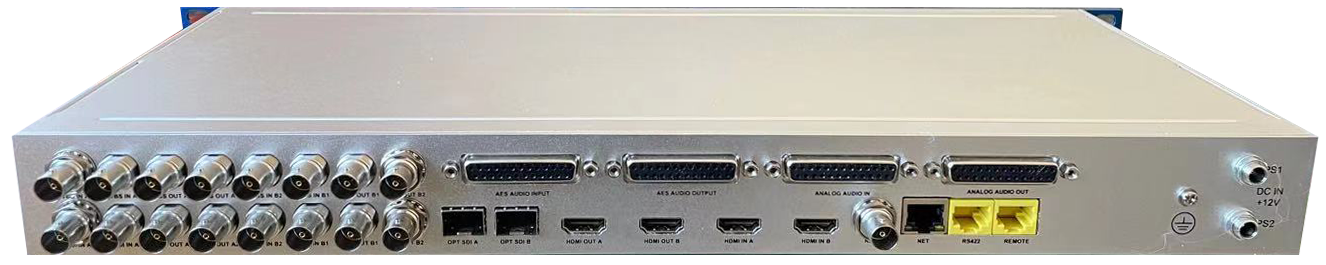

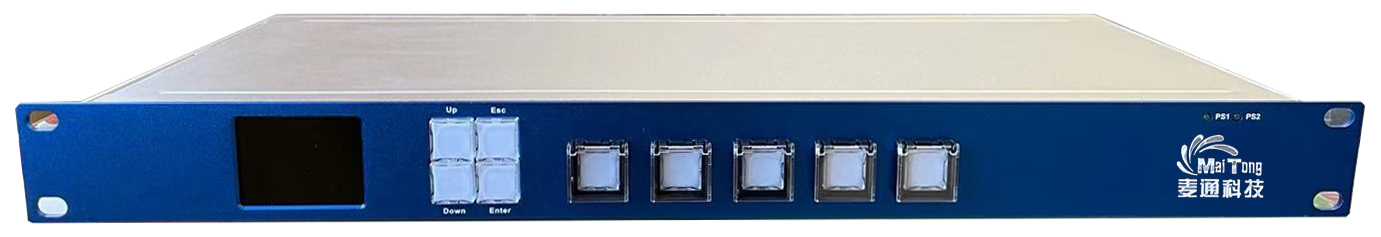

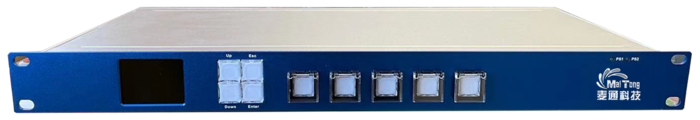

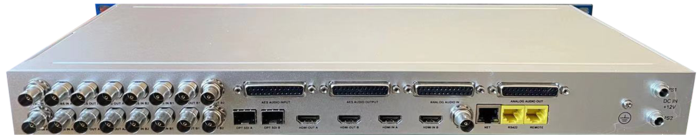

產品展示

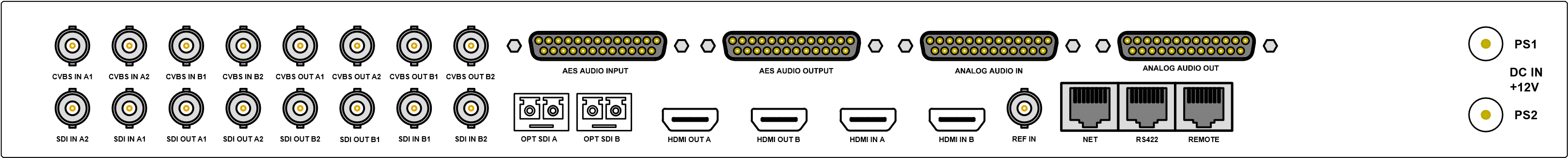

接口定義

技術參數

SD/HD/3G-SDI信號輸入

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p,24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量:   4

均衡: SD :> 400m (Beledn 1694A); HD :> 150m (Beledn 1694A);

3G :>100m (Beledn 1694A)

反射損耗: >15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5GHz to 3.0 GHz

SD/HD/3G-SDI信號輸出

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p,24p, 25p, 30p，50p，60p;

接口:   BNC 75 ohm

數量: 4

信號幅度:   800 mVp-v ± 10%

上升下降時間：SD<1100pS；HD<270pS ；3G<135pS

反射損耗：>15 dB, 5 MHz to 1.5 GHz；>10 dB, 1.5GHz to 3.0 GHz

過沖：<10%

抖動：SD/HD<0.2UI；3G<0.3UI

SD/HD/3G-SDI 光信號輸入

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p,

1080/23.98p, 24p, 25p, 30p，50p，60p;

接口:   SFP LC

數量:   2

波長: 1310nm

距離：10-80km

SD/HD/3G-SDI 光信號輸出

信號標準：SMPTE 259M-C, 292M and 424M

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p,

1080/23.98p,24p, 25p, 30p，50p，60p;

接口:   SFP LC

數量:   2

波長: 1310nm

距離：10-80km

CVBS信號輸入

信號標準：SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:   BNC 75 ohm

數量:   4

信號輸入幅度:   1000 mV ± 10%

反射損耗：>40 dB,0.1MHz to 6 MHz

CVBS信號輸出

信號標準：SMPTE170M, ITU624-2

制式: PAL, NTSC;

接口:   BNC 75 ohm

數量:   4

信號輸入幅度:   1000 mV ± 10%

反射損耗：>40 dB,0.1MHz to 6 MHz

微分增益：<0.5%

微分相位：<1%

模擬音頻輸入

接口: DB25 female

數量:   8 聲道

輸入阻抗:   >20K ohm

最大輸入電平:   24dbu

模擬音頻輸出

接口: DB25 female

數量:   8 聲道

輸出阻抗:   66ohm

最大輸出電平:   24dbu

數字音頻輸入

信號標準：AES 3 - 1992

接口: DB25 female

數量:   4（8聲道）

輸入阻抗:   110 ohm

采樣率:   48k

數字音頻輸出

信號標準：AES 3 - 1992

接口: DB25 female

數量:   4（8聲道）

輸出阻抗:   110 ohm

采樣率:   48k

HDMI 信號輸輸入

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p,24p, 25p, 30p，50p，60p;

接口:   HDMI Type A

數量:   2

HDMI 信號輸輸出

制式: PAL, NTSC, 1080/50i, 59i, 60i, 720/50p, 59p, 60p, 1080/23.98p,24p, 25p, 30p，50p，60p;

接口:   HDMI Type A

數量:   2

同步輸入

數量：1

標準：PAL, NTSC, or Tri-level sync

接口：BNC

以太網

數量：1

類型：10-100M自適應

接口：RJ-45

LTC 輸入

數量：1

標準：SMPTE 12M-1995，SMPTE 309M

接口：RJ45

GPI/O

數量：4，入出可配置

接口：RJ-45

功耗

整機功耗不超過12W。
