數字音頻分配器

數字音頻分配器

麥通 MT-EDV-110 數字音頻分配器是北京麥通公司專為廣播電視行業設計，具有操作簡便、穩定可靠等特點。本產品采用集成電路以及專業AD/DA轉換芯片，實現了高精度采樣、高精度解析、高信號噪聲比等設備必備的指標。

主要特點

（1）專為電臺電視臺等高質量音頻格式轉換單位設計；

（2）模擬音頻輸入動態范圍寬；

（3）兼容各種取樣頻率的AES/EBU數字音頻信號；

（4）所有元器件，包括接插件均經過長時間使用驗證，保證可靠性，滿足電臺電視臺等單位對產品長年不停電可靠工作的需要；

（5）產品外殼使用鋁材料，符合人體工學要求，重量輕，強度高；

（6）產品PCB線路板設計不含鉛，滿足環保要求，保護機房環境不受污染；

（7）無鉛環保電路板PCB設計；

（8）19英寸寬1U高標準機箱，實現標準機柜安裝。

技術指標

面板說明

麥通MT-EDV-110數字音頻分配器，立體聲音頻模數轉換器前面板裝有電源開關，后面板有音頻接口，控制接口及電源插座，保險絲接口等，如下圖所示。

前面板：

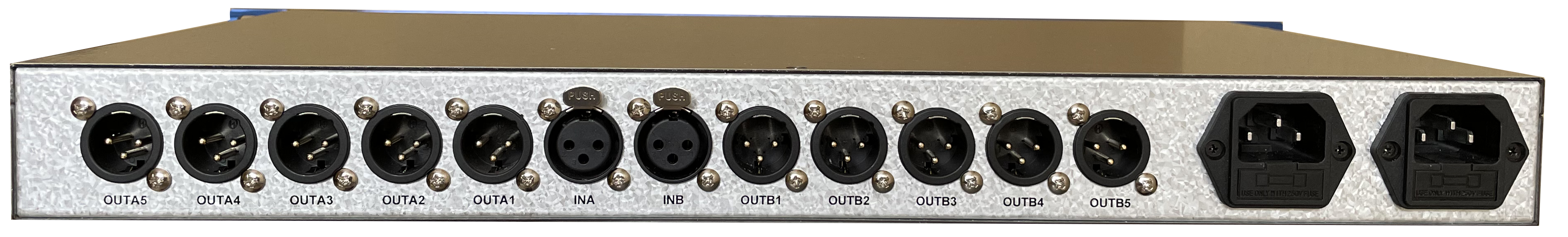

后面板：

1)   電源開關： 輕按開關ON端, 交流220伏電源接通, 設備通電開始工作，同時電源指示燈亮。

2)   前面板有2個燈，2個為電源指示燈。

3)   輸入接口：標準卡儂XLR輸入，AES數字格式，立體聲。

4)   輸出接口：標準卡儂XLR輸出，平衡立體聲，模擬格式。

5)   卡儂接口接線方法。

6)   電源輸入：國標三芯電源線插座，連接AC220V／50Hz電源。注意: 本設備必須接地。它提供了一條國標三芯接地式電源線，該電源線的插頭的第三根插針是用來接地的。這是一個安全措施，請將該插頭插入恰當的接地型插座(或插排)，請切勿忽視電源接地所起的安全作用。
